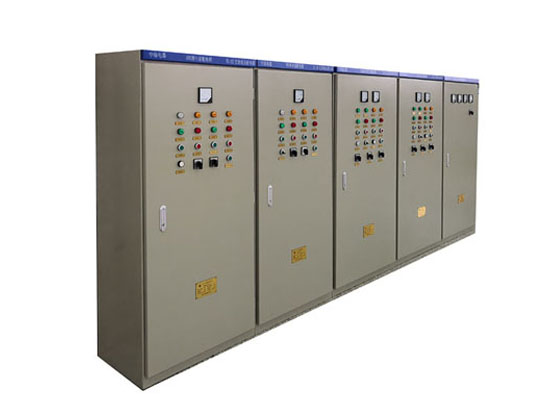

XL21型動力箱
一.概述:
XL型低壓動力配電柜均采用國內自行設計的新型組件，外殼用鋼板彎制而成，具有結構緊湊，檢修方便，線路線路方案可以靈活組合等特點;配電柜除了可裝空氣斷路器和熔斷器作為斷路保護外，還可裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈，以及需配刀開關時，其刀開關操作手柄裝于箱前右柱上部，可以作為切換電源之用，配電箱前面有門，門打開后，配電箱內全部設備敞露，便于檢修維護。XL型動力配電柜用于工礦企業，交流頻率50Hz、電壓500V以下IT系統，TN-C系統，TT系統(原稱三相三線、三相四線電力系統)作動力、照明配電用。
二.主要技術參數:
XL(F)-21型低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
三.產品結構:
XL(F)-21型低壓動力配電箱(柜)系封閉式，外殼用鋼板彎折焊接而成，箱內左右側壁上焊有電器安裝立柱，刀開關操作手柄裝在箱前右側，作為切換電源之用，箱門上可裝電壓表，電流表指示燈和操作按鈕，打開門，可以檢修箱內的設備，箱內設備采用條架式結構安裝，安裝靈活緊湊，方便維修。
四.使用環境條件:
1.環境溫度:-5°C~+40°C，且24h 時為90%，考慮到溫度的變化允許產生適度的凝露。
2.設備安裝時與垂直面的傾斜度應不超過5°。設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。
五.驗收、安裝、高度、注意事項見使用說明:
產品到貨后，首先應檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適應的場所。
1、產品安裝基礎槽鋼的螺栓又用戶自備，基礎槽鋼與柜體連接孔
2、產品在安裝完畢后，投入運行前進行如檢查與試驗:
A、檢查柜體被復層漆膜有無脫落，柜內是否干燥、清潔;
B、主要電器及輔助接點的通斷是否可靠、準確;
C、主要元件的選型、接線原理是否與原理圖樣相符;
D、用500V兆歐表絕緣值不得低于1MΩ。測量時注意斷開不能承受電壓及電子元件接線。
六、使用注意事項:
低壓空氣斷路器等，經多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對萬能式低壓空氣斷路器按其說明書要求進行維護和檢修。
七.訂貨時應提供如下資料:
1、產品的全部型號(包括主電路方案號和輔助電路方案號);
2、主電路系統圖，柜的平面排列圖;
3、輔助電路電氣原理圖;
4、柜內元器件清單(主母線規格);
5、柜體顏色(如無要求，則按淺駝灰色供貨);
6、柜體尺寸(如無要求，則由我公司根據情況自定);
其它與產品正常使用條件不符的特殊要求。
